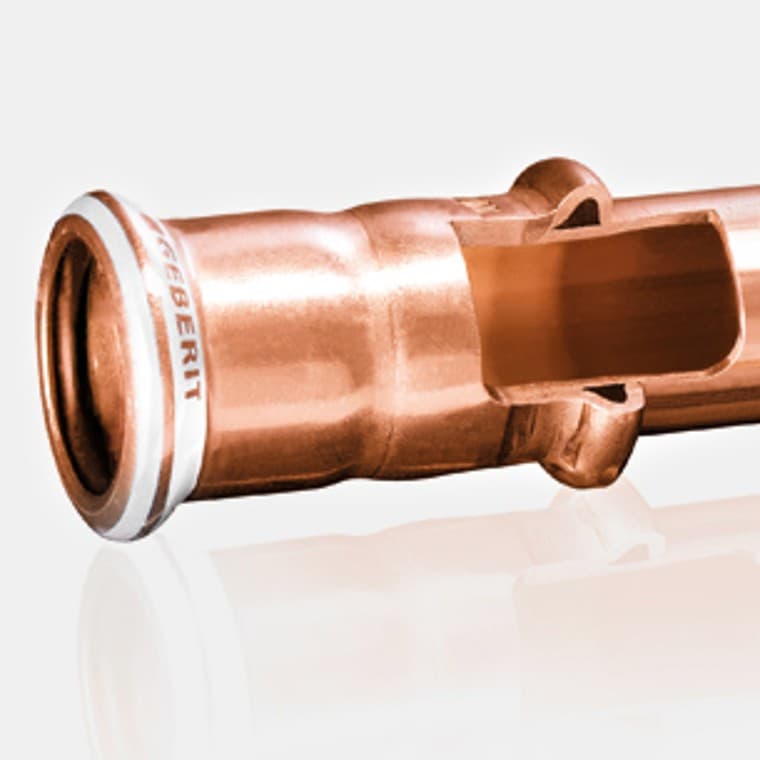

Geberit Mapress Koppar presskopplingar för kopparrör
Det klassiska materialet för rörinstallationer
Många VVS-installatörer förlitar sig fortfarande på koppar. Geberit Mapress Koppar är mycket enkelt att pressa – utan lödning – och det är snabbt och säkert att installera.
Artiklarna Geberit erbjuder i koppar är kopplingar. Dessa kan kombineras med kommersiellt tillgängliga kopparrör. Olika tätningsringar är utformade för specifika tillämpningar.
Geberit Mapress Koppar är lämpligt för en rad olika gasapplikationer. För användning med bränngaser erbjuder vi ett komplett sortiment av presskopplingar med gula tätningsringar tillverkade av hydrerad akrylnitril-butadiengummi (HNBR), gul märkning och gul skyddskåpa.
Huvudsakliga tillämpningar och användningsområden
Geberit Mapress Koppar lämpar sig för följande användningsområden:
Tappvatteninstallationer
Geberit Mapress Koppar används ofta för tappvatteninstallationer.
Motorbränsle och olja
Geberit Mapress Koppar kan användas för mineral- och smörjoljor samt motorbränslen.
Industrigaser
Geberit Mapress Koppar (Gas) har alla godkännanden som krävs för bränslegaser enligt DVGW G 260.
Geberit Mapress Koppar översikt
Fakta & siffror
Sortiment översikt
- 11 nominell storlek från d12 till d108
- Cirka 500 kopplingar
- MasterFix adapter för verktygsfria, säkra skruvanslutningar till Geberit sanitetsenheter
Dimensioner
Kompatibilitet med kopparrör
De artiklar Geberit erbjuder i koppar är kopplingar. Dessa är lämpliga för följande kommersiellt tillgängliga kopparrör. Geberit rekommenderar att man använder kopparrör som uppfyller DIN EN 1057.
| Nominell storlek (DN) | Dimension d x s (mm) | Tillåten rörhållfasthet enligt EN 1173 | ||
|---|---|---|---|---|
| R220 (glödgad) | R250 (halvhård) | R290 (hård) | ||
| 10 | 12.0 x 0.8 | |||
| 12.0 x 1.0 | ||||
| 12 | 15.0 x 1.0 | |||
| 15 | 18.0 x 1.0 | |||
| 20 | 22.0 x 1.0 | |||
| 25 | 28.0 x 1.0 | |||
| 28.0 x 1.5 | ||||
| 32 | 35.0 x 1.2 | |||
| 35.0 x 1.5 | ||||
| 40 | 42.0 x 1.2 | |||
| 42.0 x 1.5 | ||||
| 50 | 54.0 x 1.5 | |||
| 54.0 x 2.0 | ||||
| 65 | 76.1 x 2.0 | |||
| 80 | 88.9 x 2.0 | |||
| 100 | 108.0 x 2.5 | |||
Geberit erbjuder inte kopparrör. Följande leveranser är vanliga:
- R220: spole
- R250: stav
- R290: stav
Kopplingar
Tillgängliga kopplingar

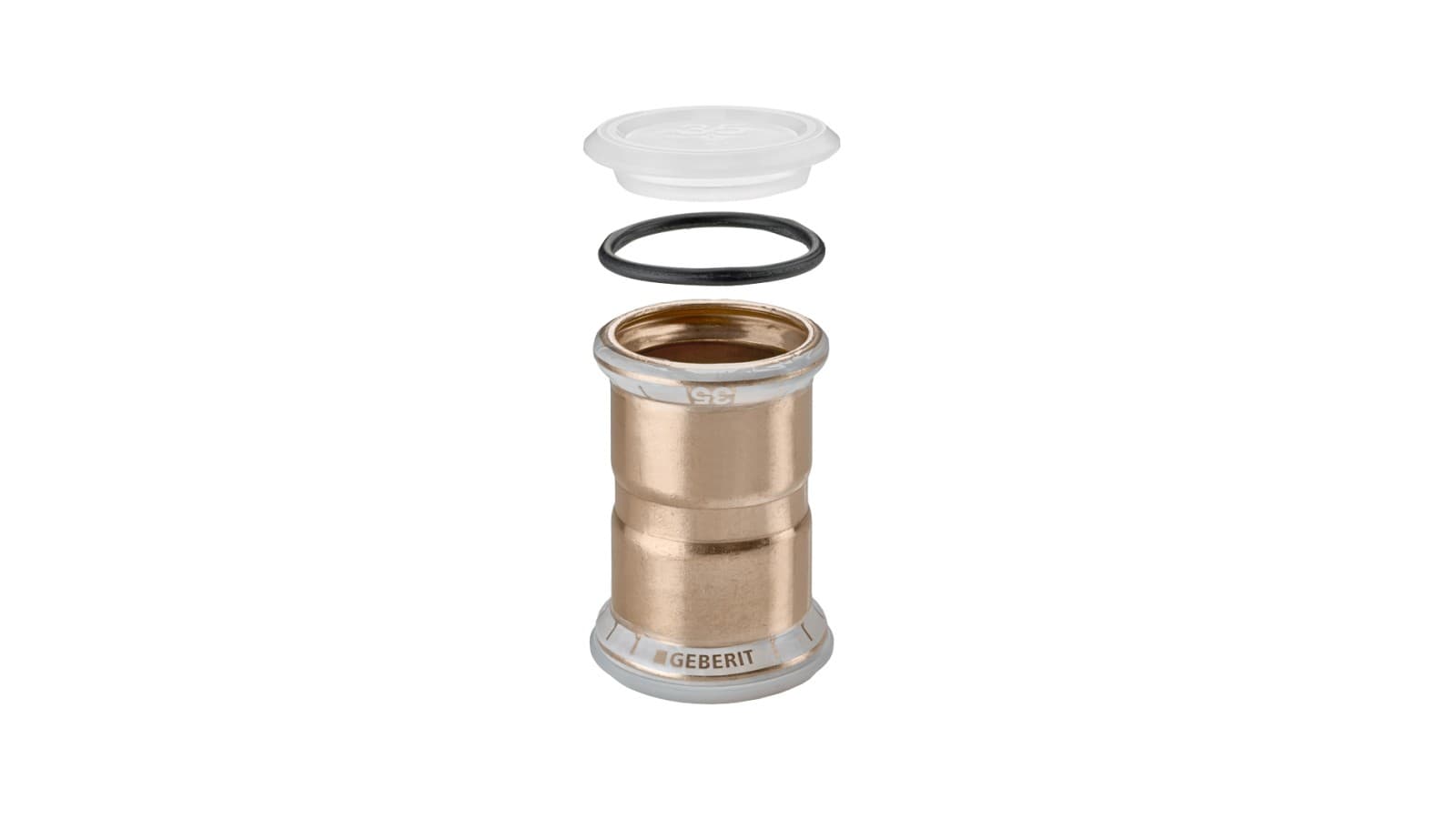

Geberit Mapress Koppar kopplingar
- Cu-DHP legering
- Vit pressindikator för att kontrollera om kopplingen har pressats korrekt
- Markering av kopparmaterial med vit pressindikator
- Dimensionen är tryckt på pressindikatorn

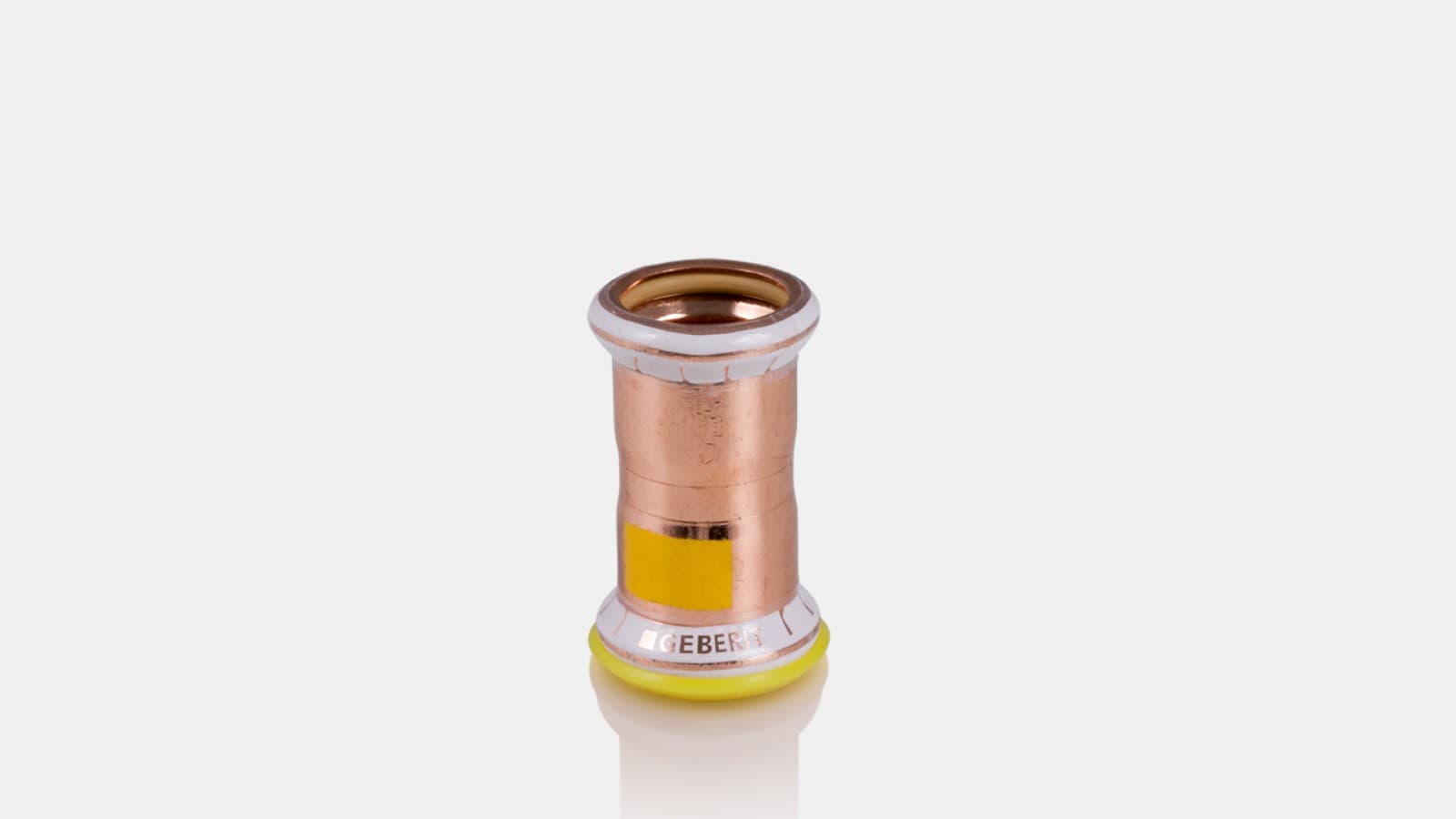

- Skyddsplugg förhindrar att kopplingar blir smutsiga
- Kan kombineras med andra försörjningssystem från Geberit

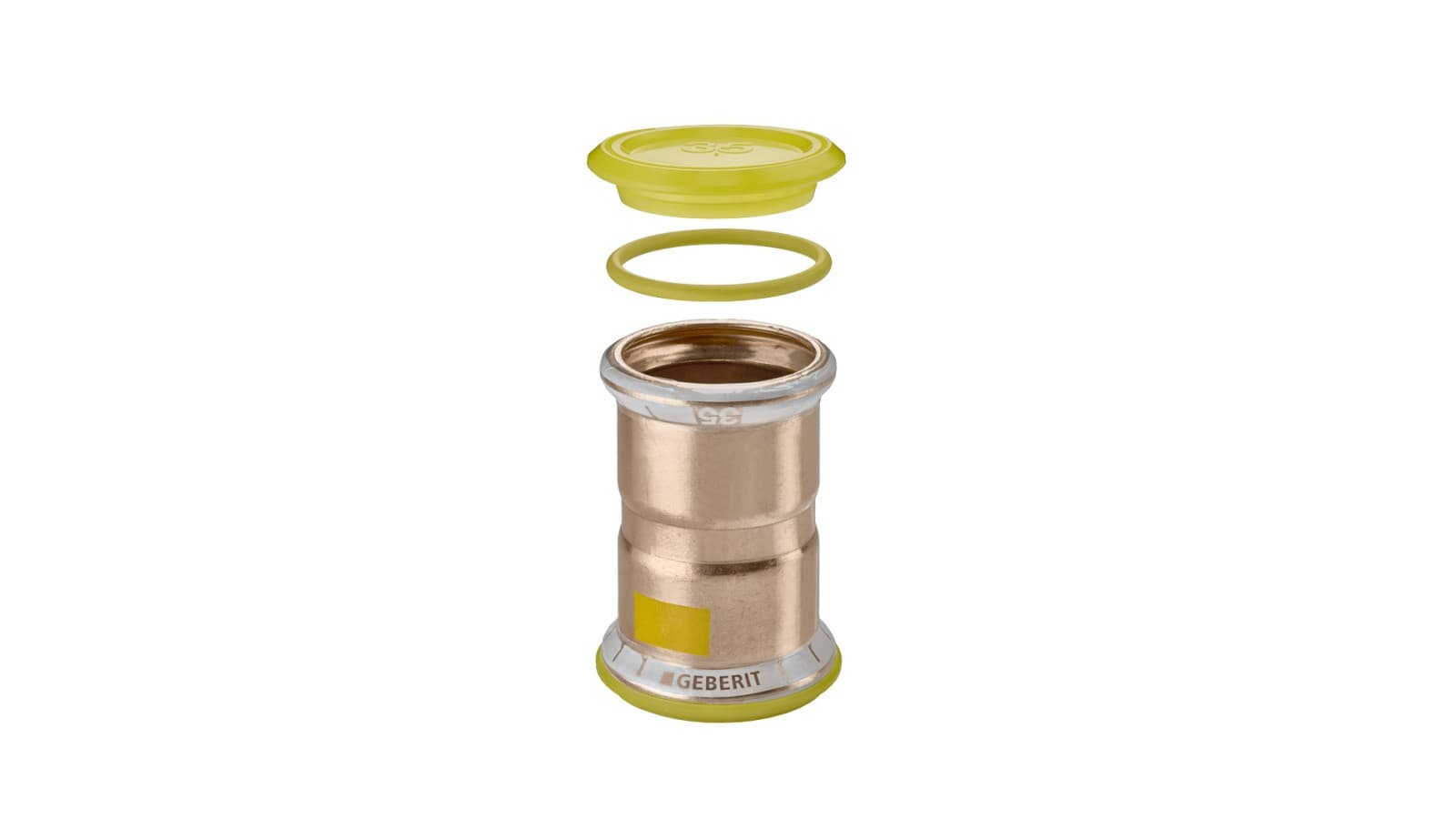

Geberit Mapress Koppar (Gas)
- Cu-DHP legering
- Lämplig för användning med brännbara gaser
- Pressindikatorn kontrollerar om kopplingen har pressats korrekt
- Märkning av kopparmaterial via en vit pressindikator
- Gul markering på kopplingen
- Gul HNBR tätningsring och gul skyddsplugg för användning med brännbara gaser
- Tillgänglig i dimensioner d12 till d54

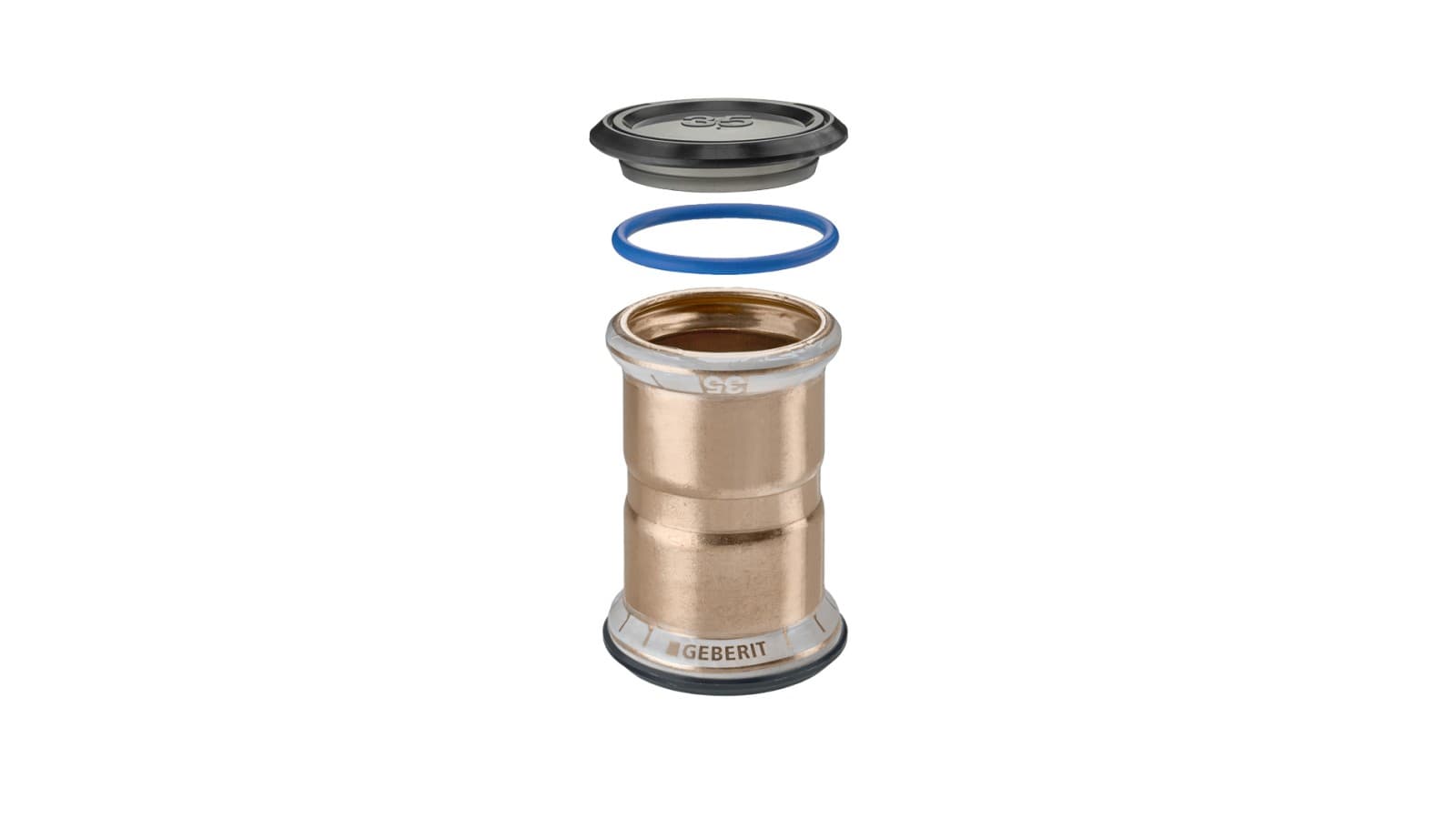

Geberit Mapress Koppar, FKM, blå
- Cu-DHP legering
- Lämplig för användning med oljehaltiga medier och andra speciella kra
- Pressindikatorn kontrollerar om kopplingen har pressats korrekt
- Vit pressindikator för märkning av kopparmaterial
- Gul markering på kopplingeng
- Blå FKM tätningsring och svart skyddsplugg för användning med oljehaltiga medier och andra speciella krav.
- Tillgängliga i dimension d15 till d54
Packningar
Tillgängliga tätningsringar

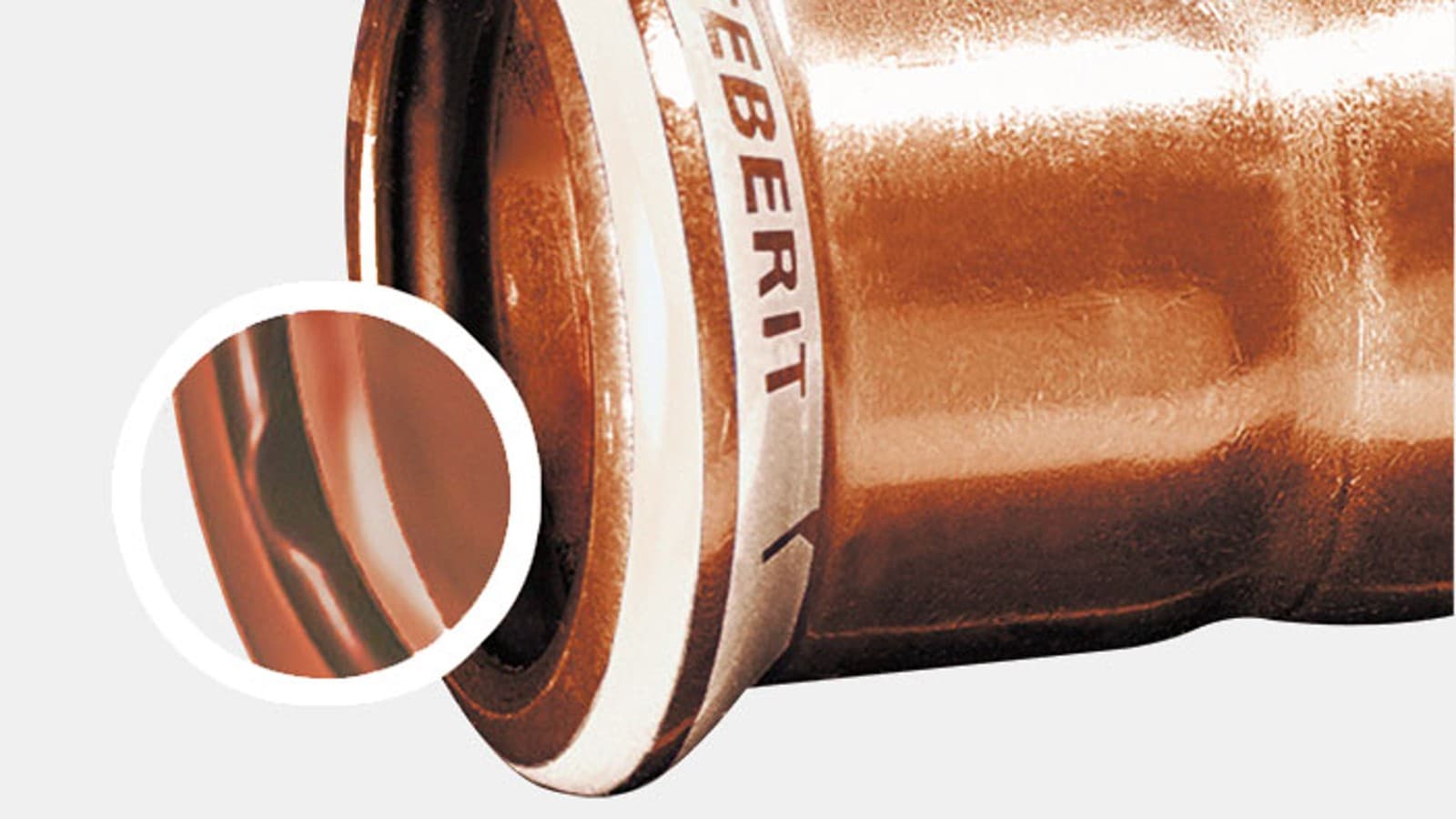

Andra tätningsringsmaterial används för speciella tillämpningar. Geberit erbjuder även ett brett utbud av kopplingar med förmonterade tätningsringar. Detta sparar både tid och ansträngning vid installationen
och gör att standard-O-ringen kan bytas ut mot en specialtätningsring.
Tätningsring CIIR, svart
Geberit Mapress CKppar med svart CIIR tätningsring kan användas för följande flytande medier:
- Varmt och kallt tappvatten
- Kyl- och värmevatten utan frostskyddsmedel
- Kyl- och värmevatten med frostskyddsmedel
- Fjärrvärmevatten ≤ 120 °C
Och för följande gasformiga medier:
- Tryckluft (olja renhetsklass 2–3)
- Negativt tryck
- Inerta gasers (ex. nitrogen)
Tätningsring FKM, blå
Geberit Mapress Koppar med den blå FKM-tätningsringen har utmärkt temperatur- och kemikaliebeständighet och kan användas för följande medier:
- Termiskt medium (solar)
- Tryckluft (olja renhetsklass 0–X)

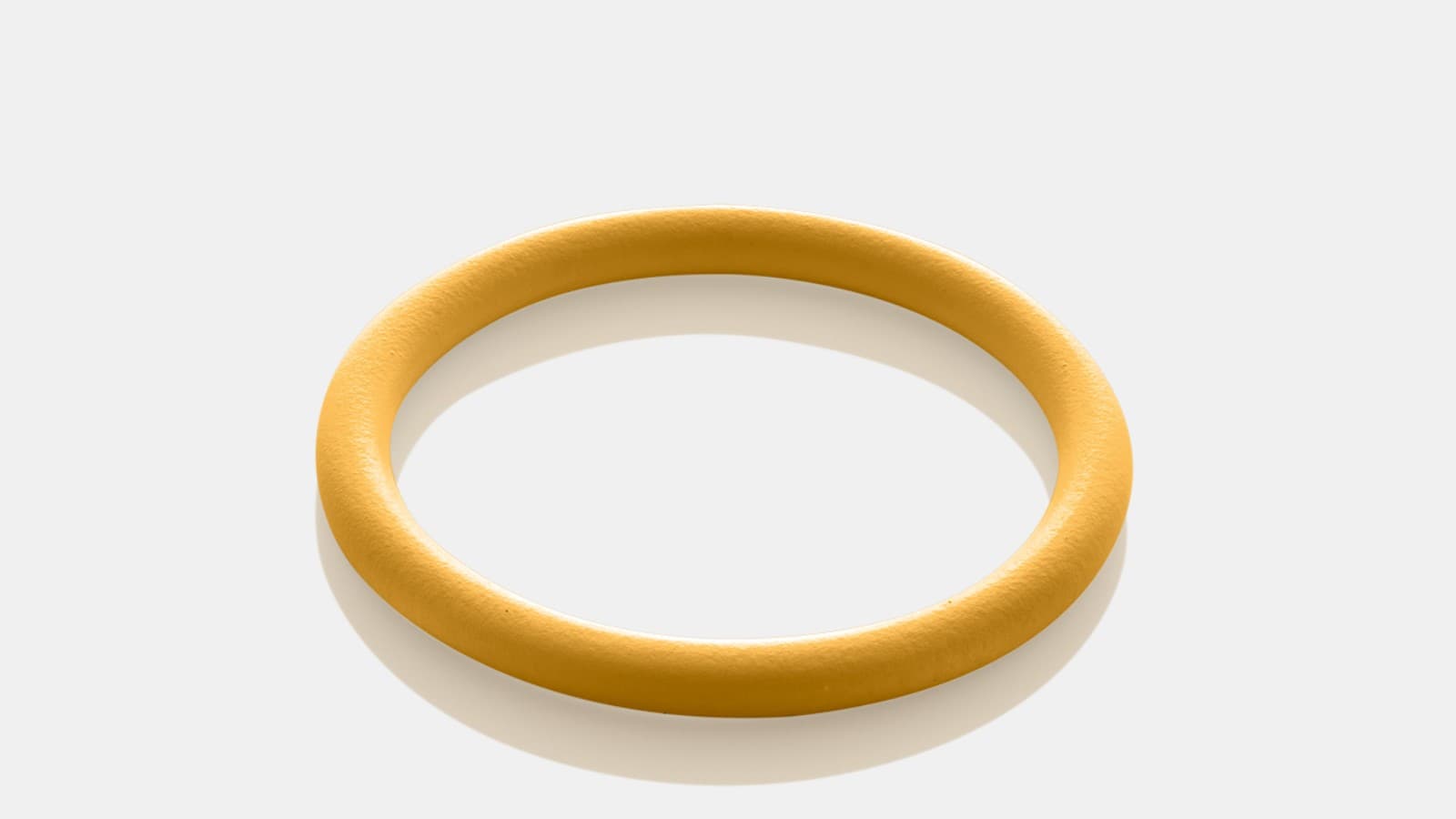

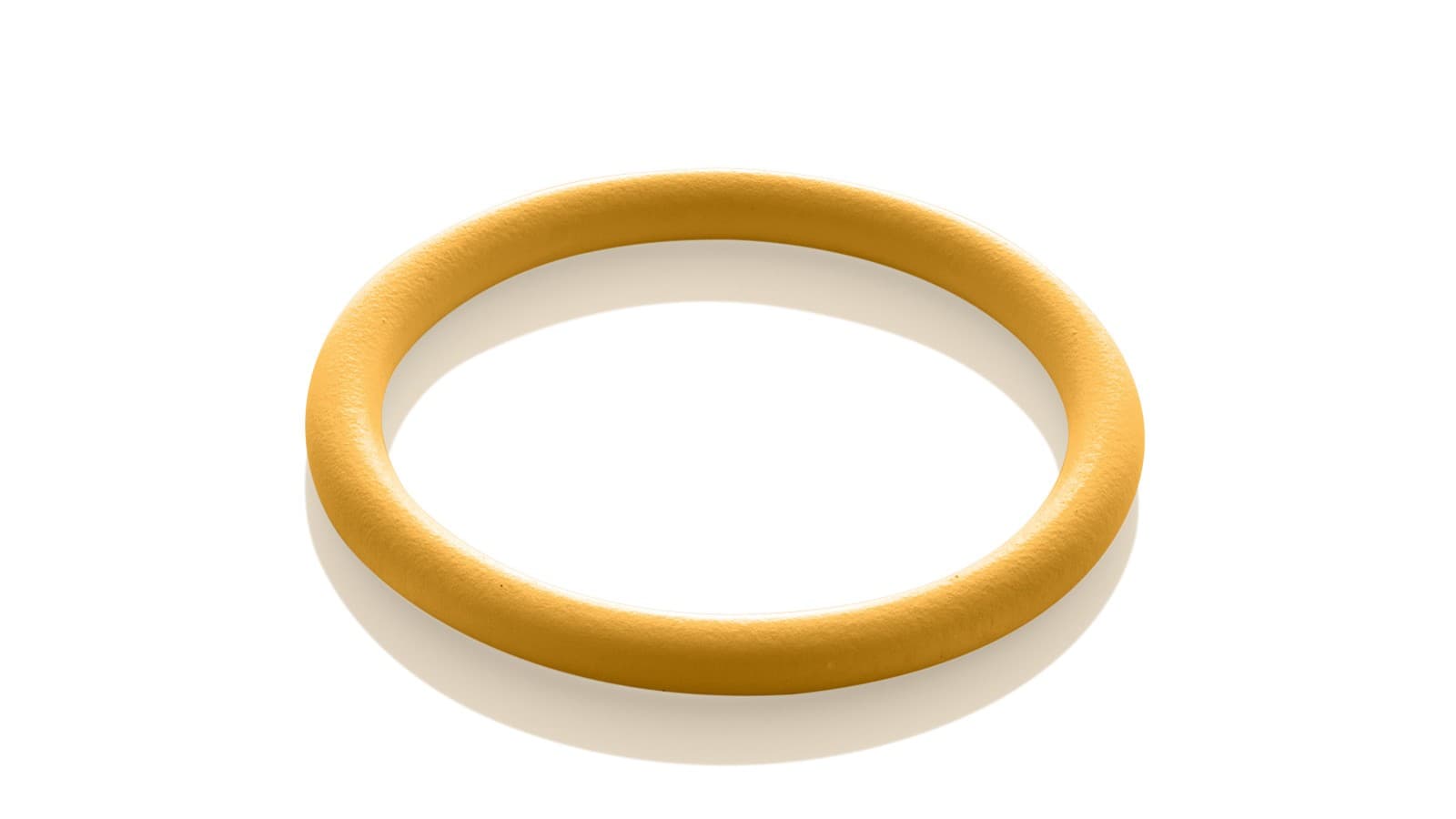

Tätningsring HNBR, gul
Geberit Mapress Koppar med den gula HNBR tätningsringen kan användas för följande bränslegaser:
- Naturliga gaser
- Flytande gaser
En gul markering och en gul skyddsplugg hjälper till att skilja Geberit Mapress Koppar kopplingar från andra kopplingar
Miljövarudeklarationer
Environmental product declaration (EPD)
Miljövarudeklarationer (EPD:er) skapar transparens och gör det möjligt att jämföra produkter med avseende på deras miljöpåverkan.

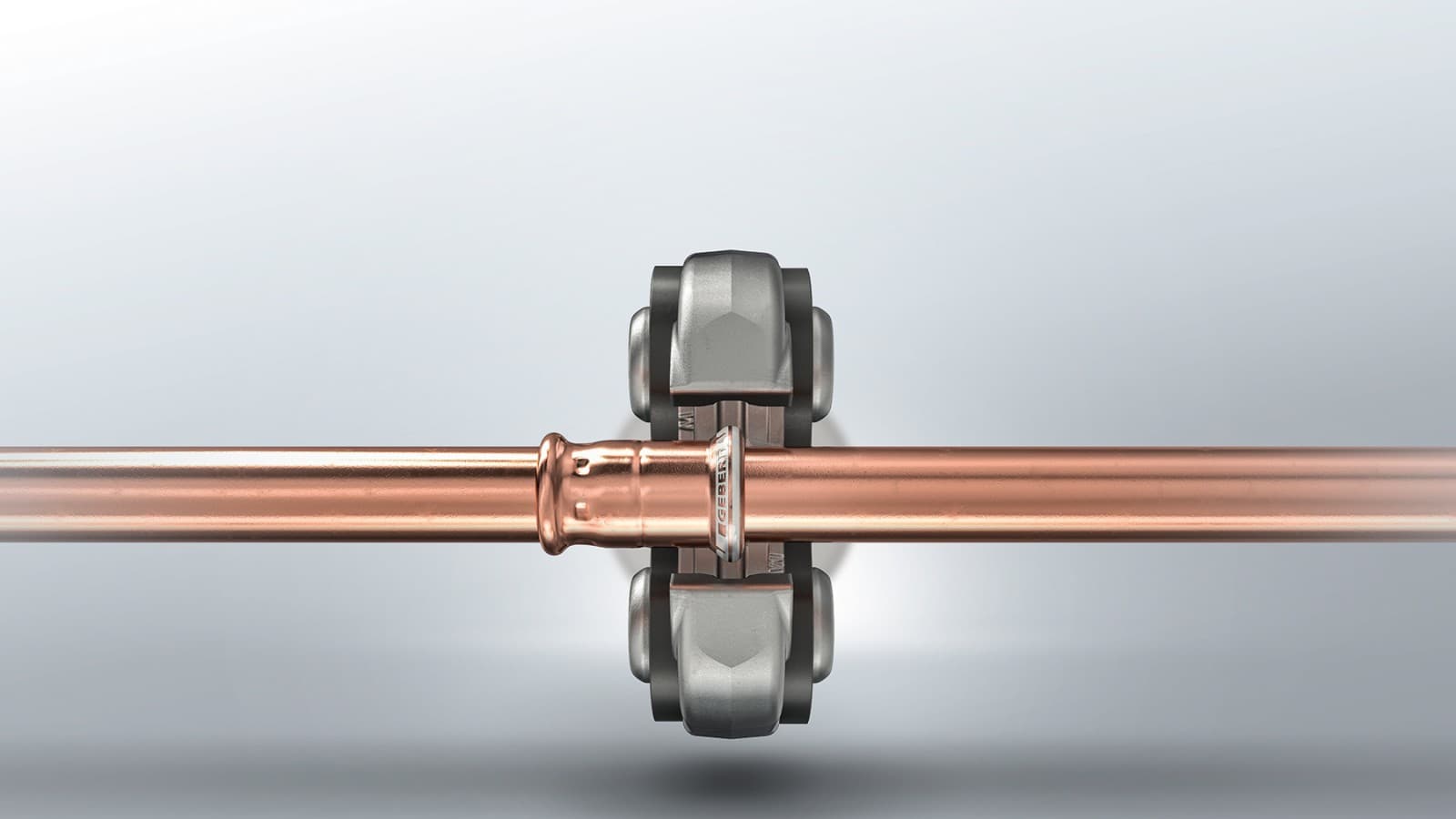

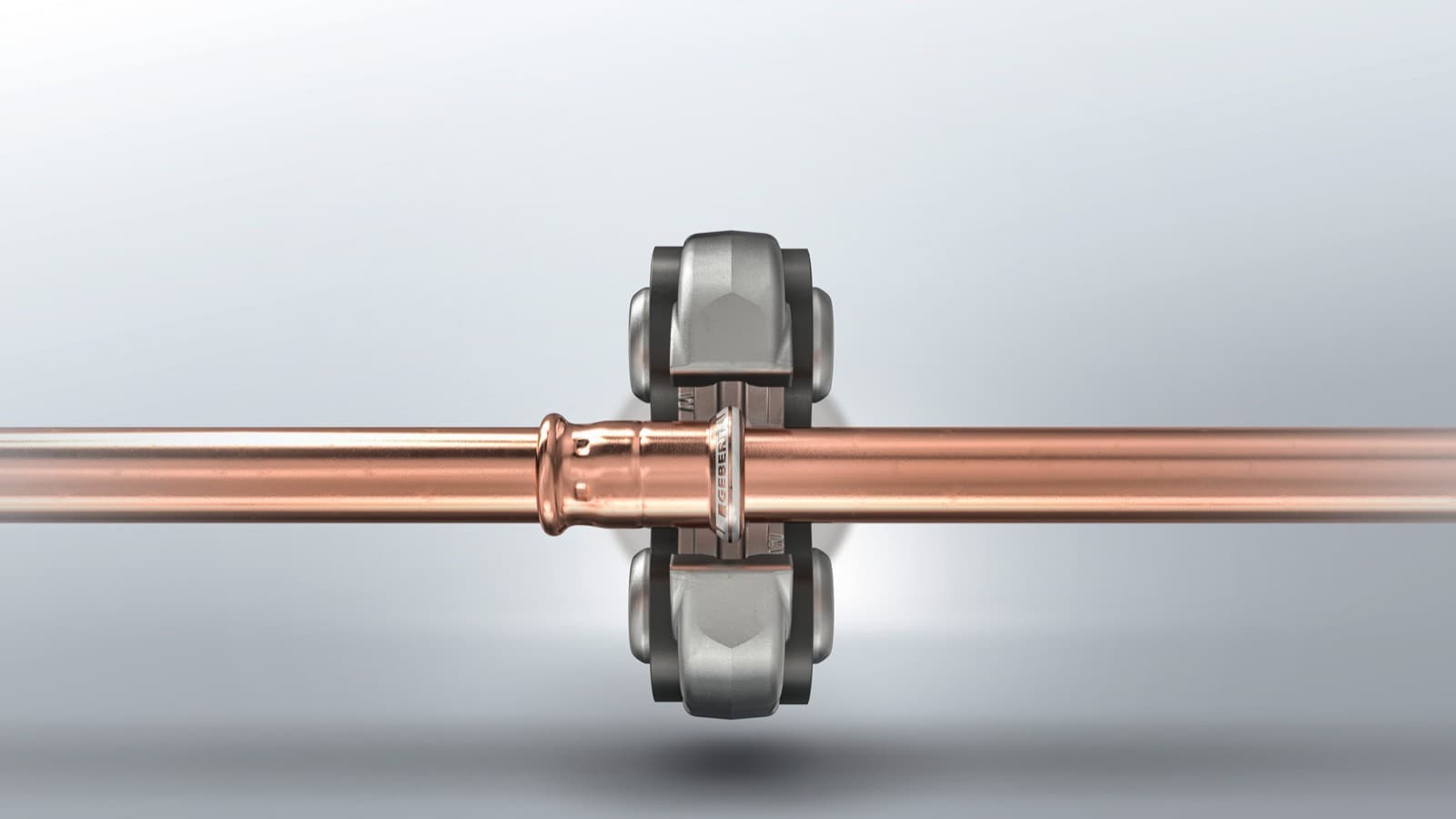

Installation
En snabbguide för installation
Geberit erbjuder ett omfattande sortiment av pressverktyg, pressbackar och kragar to install Geberit Mapress pipes and fittings.
Notera: Installationsprocessen för Geberit Mapress d12 till d88,9 är annorlunda än för Geberit Mapress d108.
Geberit Mapress Koppar produktsortiment Artiklar, teknisk information och mer
Har du några frågor? Vi hjälper gärna till.
Våra återförsäljare ger råd till installatörer, konsulter och andra yrkesgrupper i deras projekt. De ger dig gärna råd om hur du bäst hanterar dina utmaningar med våra produkter.
Vanliga frågor om Geberit Mapress Koppar
Kan Geberit Mapress Koppar kombineras med andra material?
Geberit erbjuder olika adaptrar för andra rörsystem som exempelvis Geberit FlowFit. Vi rekommenderar inte att Geberit Mapress Koppar används med andra material.
Erbjuder Geberit även kopparrör?
Nej. Geberit Mapress Koppar inkluderar ett brett utbud av kopplingar. Vi rekommenderar att använda dessa kopplingar med rör som uppfyller DIN 1057 i hållfastheterna R220, R250 och R290.
Vilka användningsområden är Geberit Mapress Koppar lämplig för?
Geberit Mapress Koppar kan användas för en mängd olika tillämpningar, inklusive tappvatten, motorbränsle, olja och olika gaser. Du kan använda verktyget Geberit PipeSelect att jämföra dess motståndskraft mot specifika medier.
