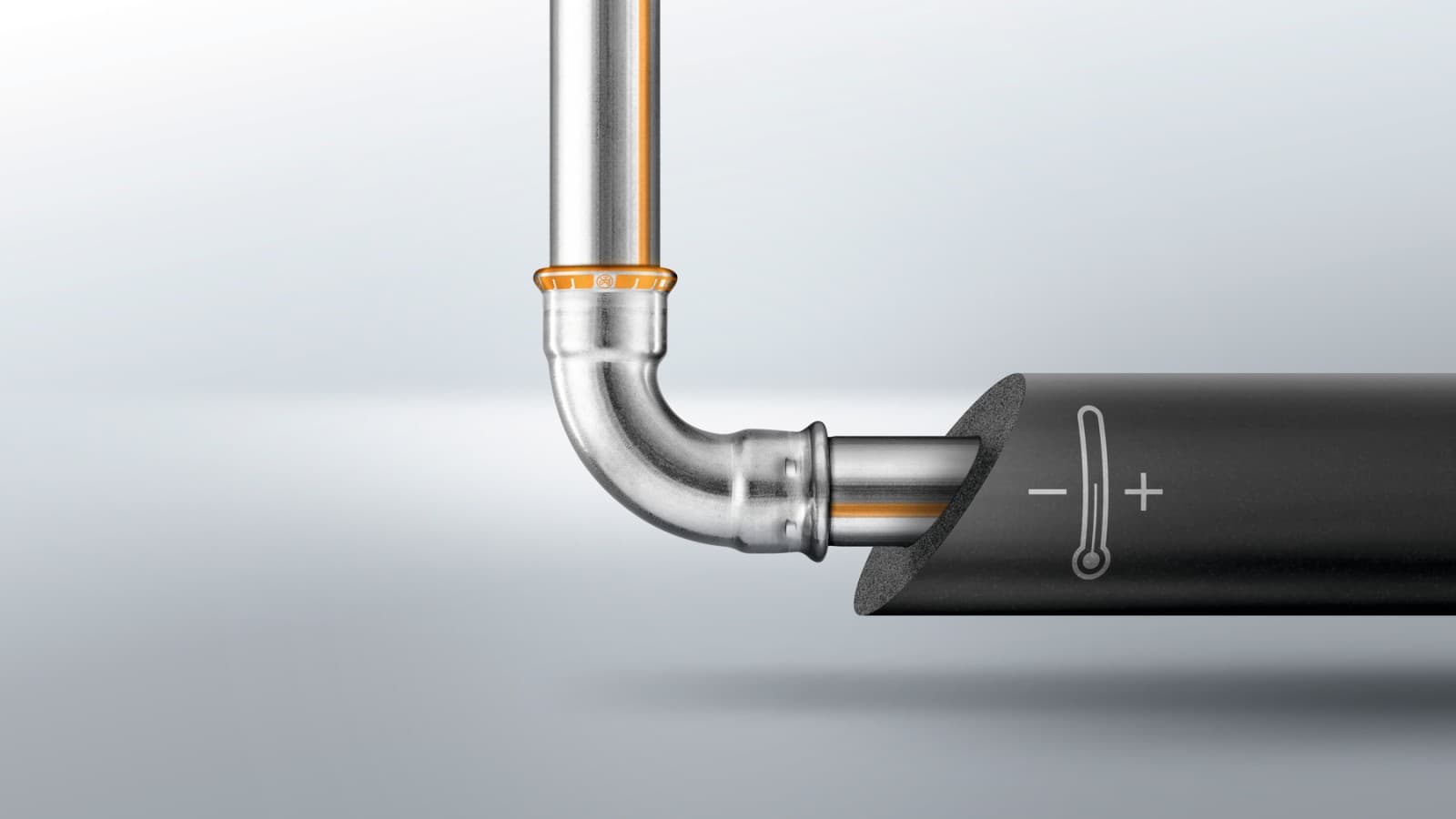

Geberit Mapress Therm för värme- och kylkretsar
Kostnadseffektivt och korrosionsbeständigt system i rostfritt stål
Detta rörsystem i låglegerat rostfritt stål är en korrosionsbeständig och kostnadseffektiv lösning för slutna värme- och kylkretsar där fukt inte alltid kan undvikas.
I kylsystem leder temperaturskillnader mellan innehållet i rören och utomhusmiljön till kondens. Vid golvläggning kan fuktiga, cementbaserade byggmaterial, otillräckliga torktider och oavsiktligt inträngande gips- eller terrassvatten utgöra en risk.
Rörsystemet Geberit Mapress Therm, tillverkat av CrTi-stål, är lämpligt för båda dessa tillämpningsscenarier utan att kräva omfattande omarbetningar och till en jämn prisnivå.
Huvudsakliga tillämpningar och användningsområden
Geberit Mapress Therm är lämpligt för följande användningsområden:

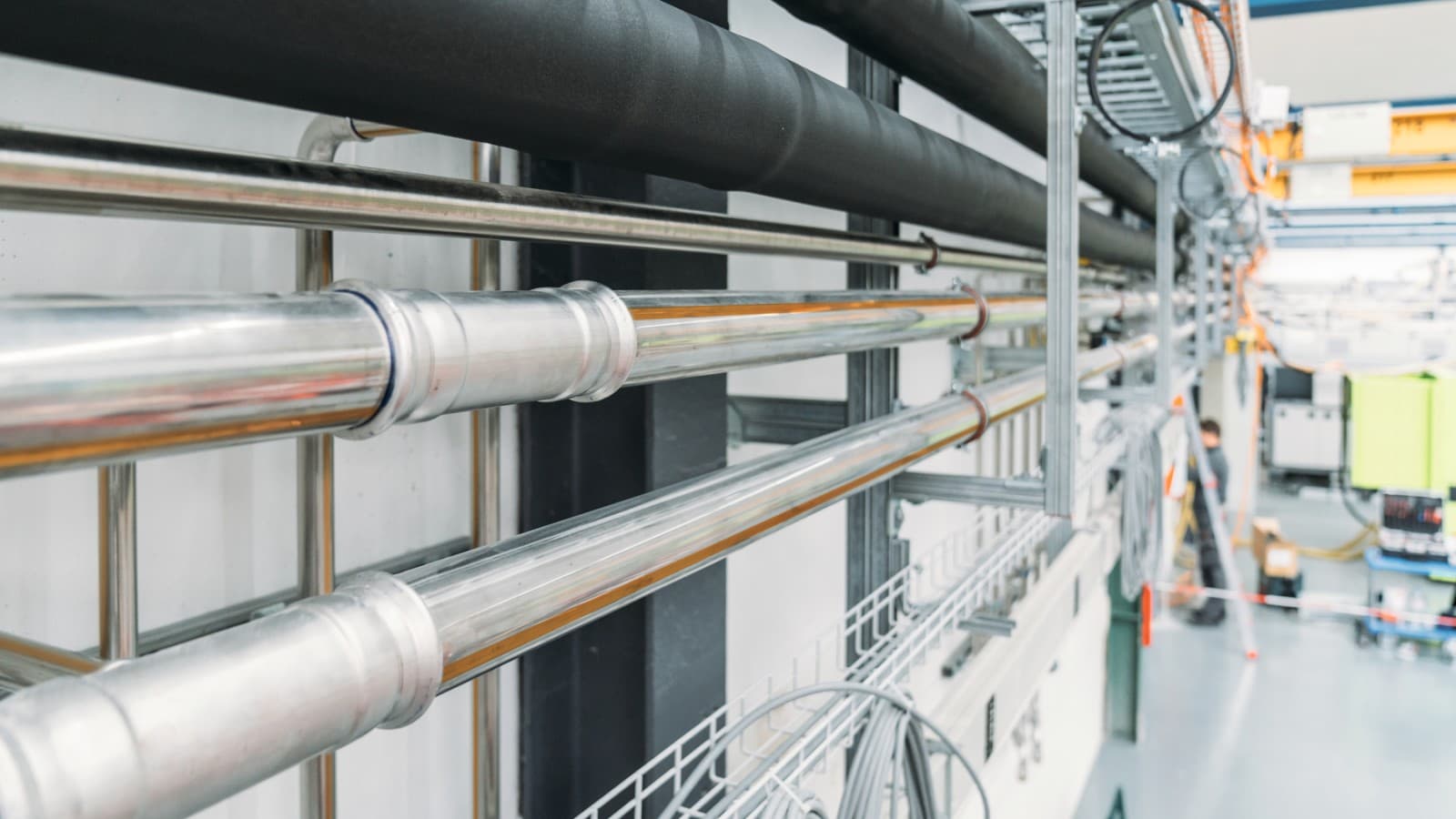

Slutna kylkretsar inom industrin

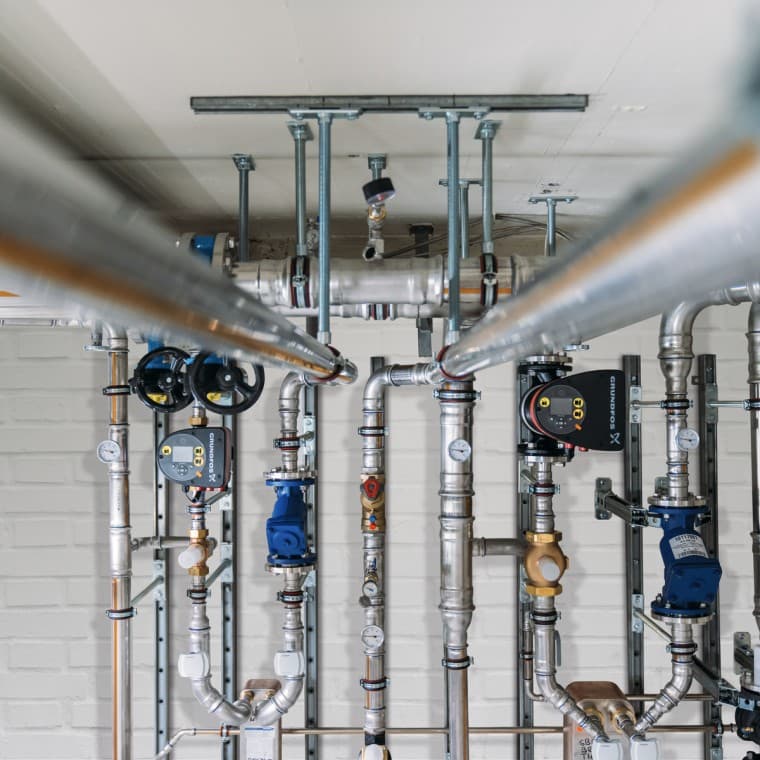

Geberit Mapress Therm erbjuder ett pålitligt skydd mot yttre korrosion för slutna kylkretsar där kondens bildas.
Uppvärmning och kylning i tekniska byggnadssystem

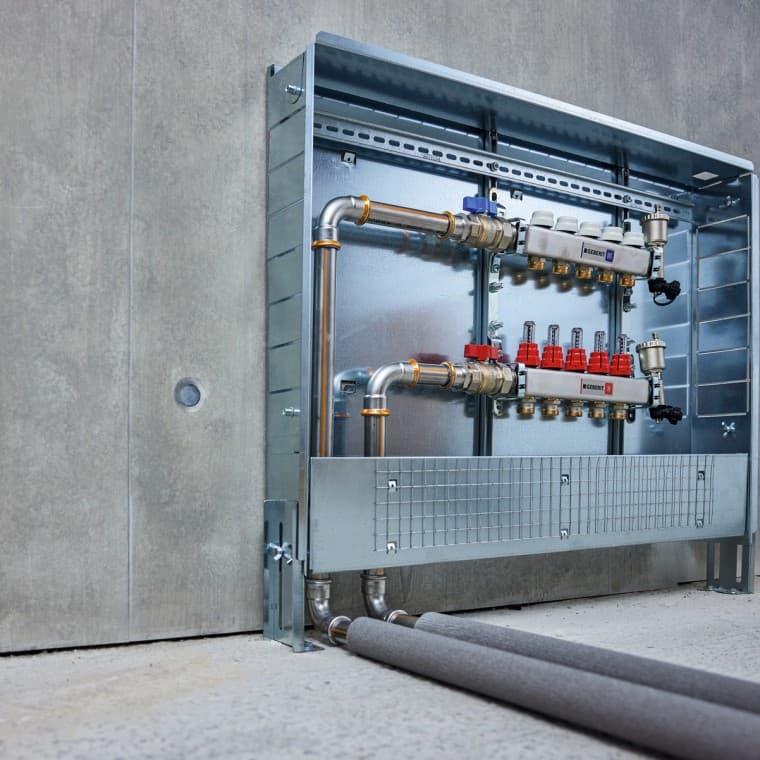

Geberit Mapress Therm är inte bara lämpligt för kylrör utan kan även användas i slutna värmesystem, inklusive golvvärmesystem och radiatorer.

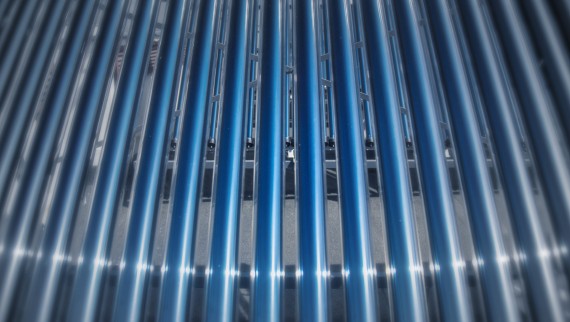

Solenergi och fjärrvärme
Geberit Mapress Therm kan även användas för solenergiteknik och fjärrvärmevatten.

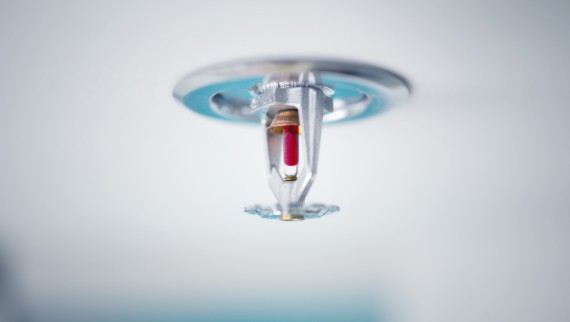

Sprinkler- och brandvattenledningar
Geberit Mapress Therm har testats och godkänts för ”våta” sprinkler- och brandvattenledningar.
Fördelar med Geberit Mapress Therm Lämpligt för flera användningsområden i slutna system

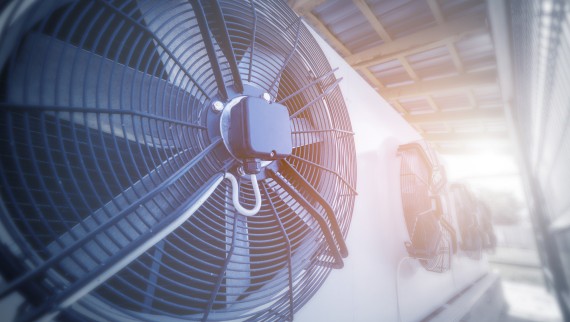

Tillämpningar inom kylning och uppvärmning

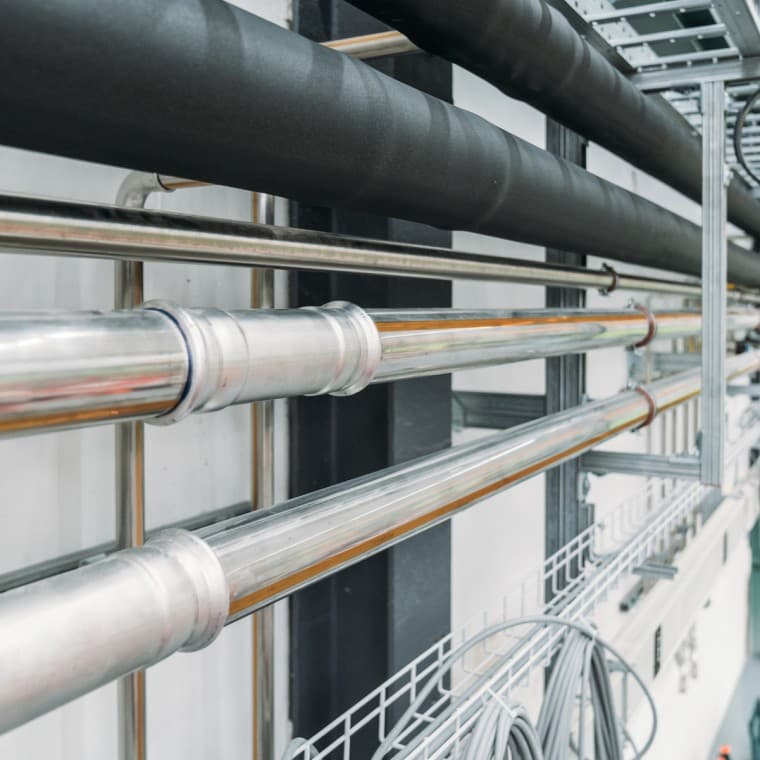

Rörsystemet Geberit Mapress Therm är lämpligt för ett brett spektrum av tillämpningar i industriella miljöer, såsom värme- och kylkretsar (med eller utan frostskydd), samt system för tryckluft, inert gas och undertryck.
Tydlig systemmärkning

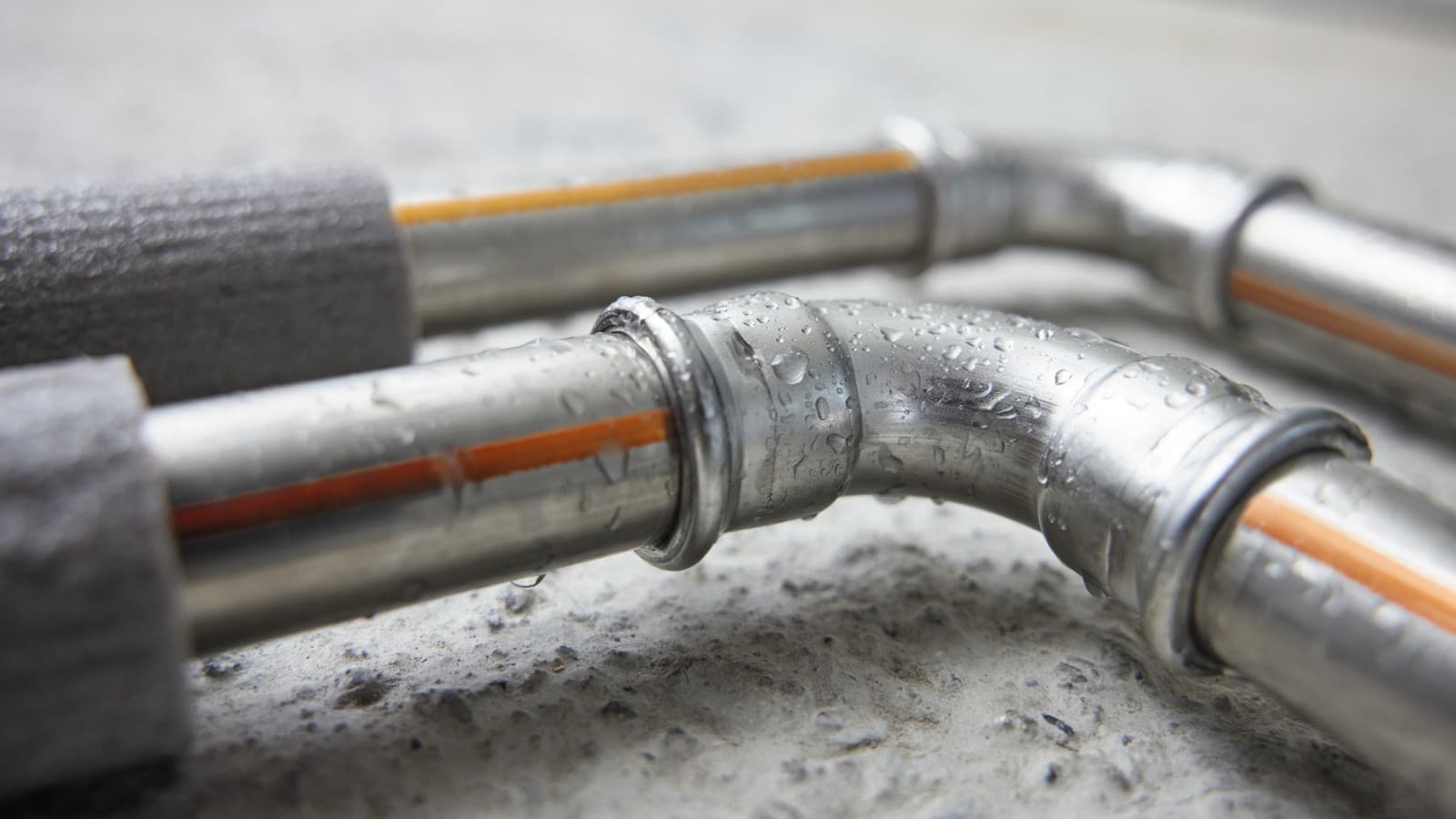

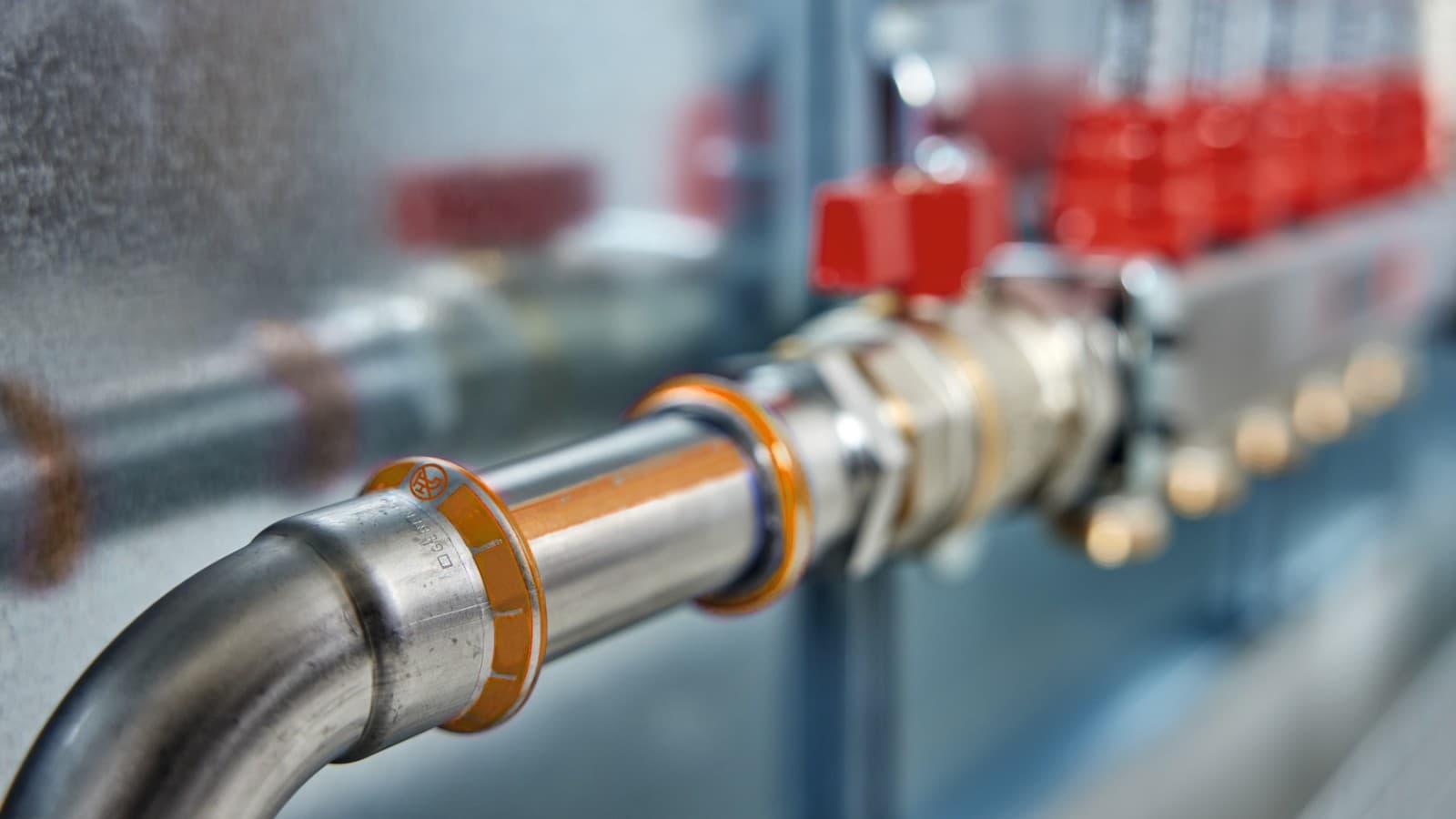

Geberit Mapress Therm är lätt att känna igen tack vare de orange pressindikatorerna på presskopplingarna och linjerna på systemrören. Symbolen för ”ej tappvatten” har också lagts till.
Denna symbol är tryckt på varje Geberit Mapress Therm-koppling, så att du fortfarande tydligt kan känna igen dem även efter pressning.
Geberit Mapress Therm översikt
Fakta & siffror
Sortiment översikt
- 11 nominella storlekar från d12 till d108
- 200 olika kopplingar
- CrTi systemrör
Dimensioner
Tillgängliga rördimensioner
| Nominell storlek DN | Dimension d x s (mm) |
|---|---|
| 12 | 15 x 1.0 |
| 15 | 18 x 1.0 |
| 20 | 22 x 1.2 |
| 25 | 28 x 1.2 |
| 32 | 35 x 1.5 |
| 40 | 42 x 1.5 |
| 50 | 54 x 1.5 |
| 65 | 76.1 x 2.0 |
| 80 | 88.9 x 2.0 |
| 100 | 108 x 2.0 |
Kopplingar
Tillgängliga kopplingar

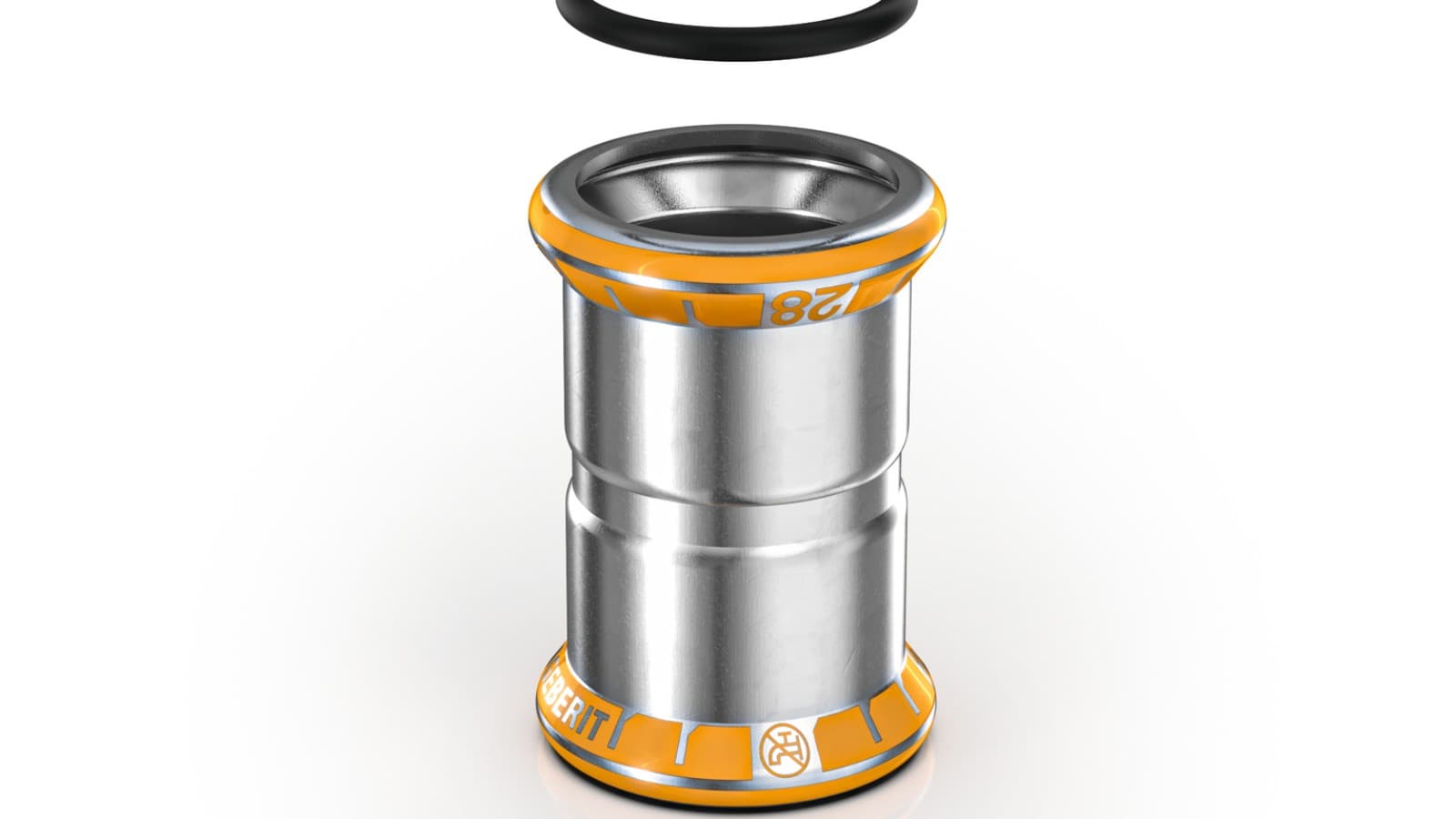

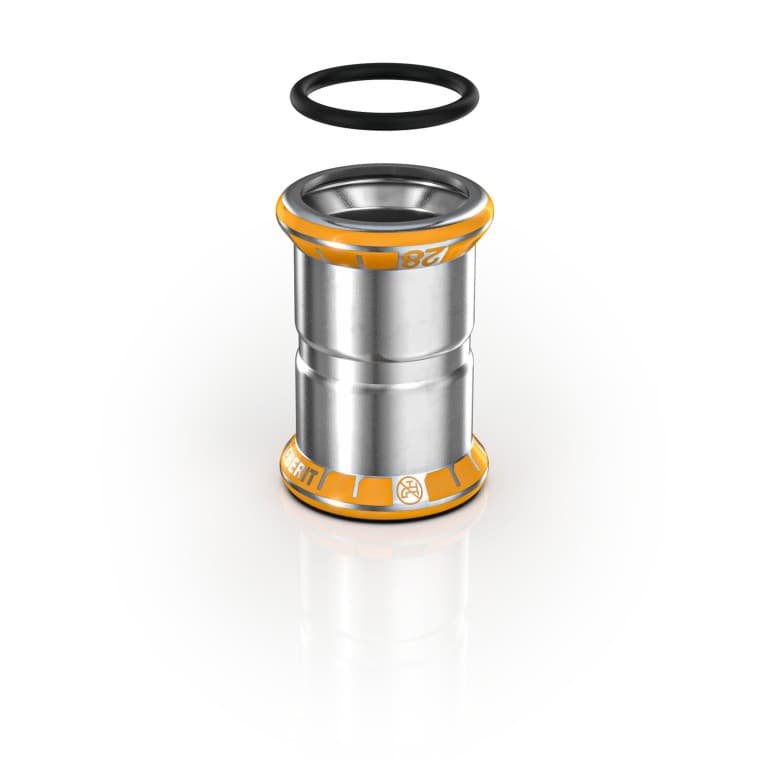

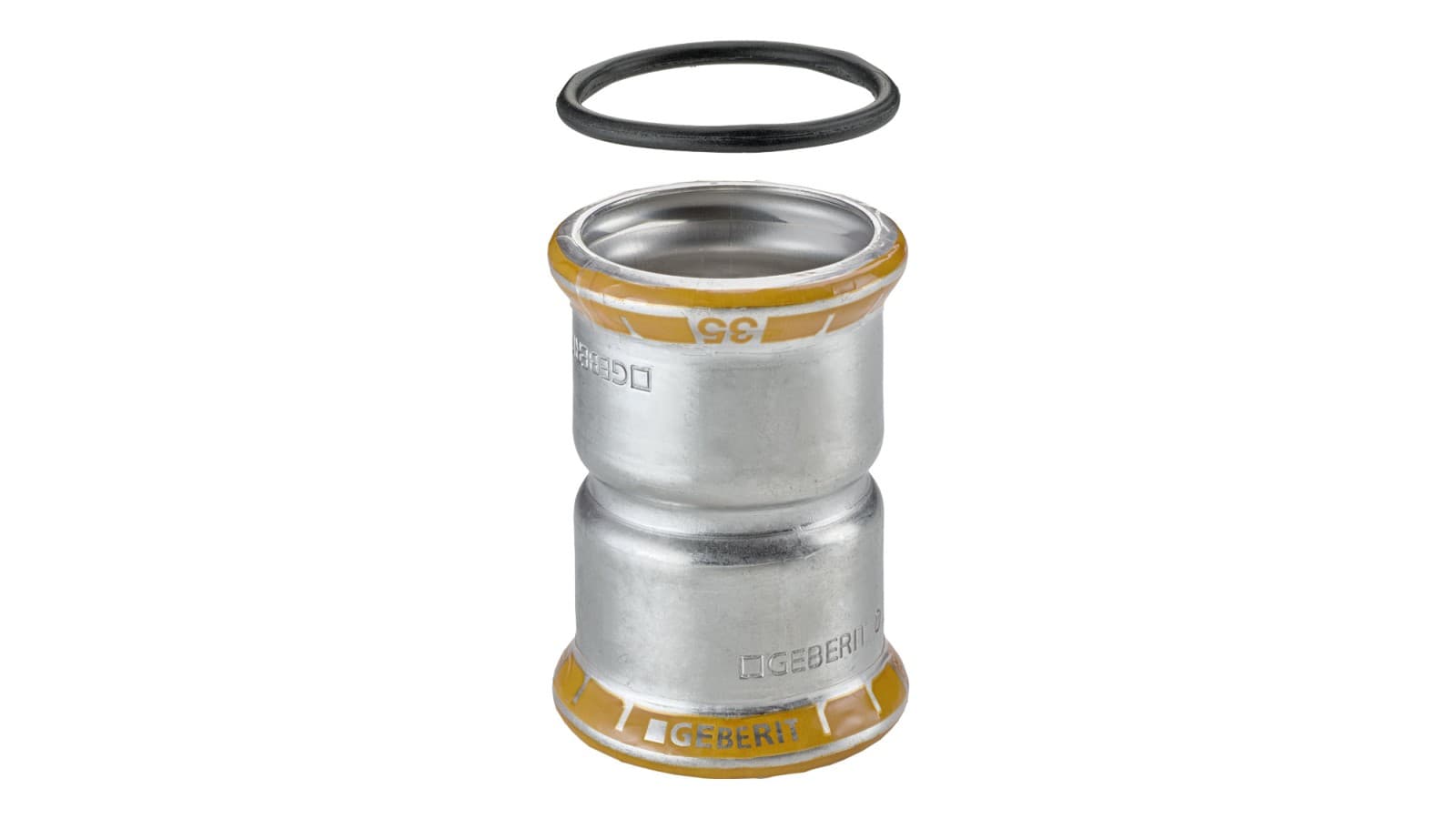

- Den orange pressindikatorn används för att kontrollera om kopplingarna har pressats korrekt
- Den orange pressindikatorn identifierar rostfritt stål
- Symbolen för ej tappvatten som är tryckt på pressindikatorn och kopplingen säkerställer identifiering på lång sikt.
- Dimension tryckt på pressindikatorn
- Opressade anslutningar läcker och kan omedelbart identifieras vid ett trycktest
- 200 olika kopplingar finns tillgängliga
Packningar
Tillgängliga tätningsringar
Geberit Mapress Therm kan användas i olika tillämpningar med den svarta CIIR-tätningsringen eller den blå FKM-tätningsringen. Se användningsöversikten för alla tillämpningar av Geberit Mapress Therm med de olika tätningarna. Följ de medföljande anvisningarna.

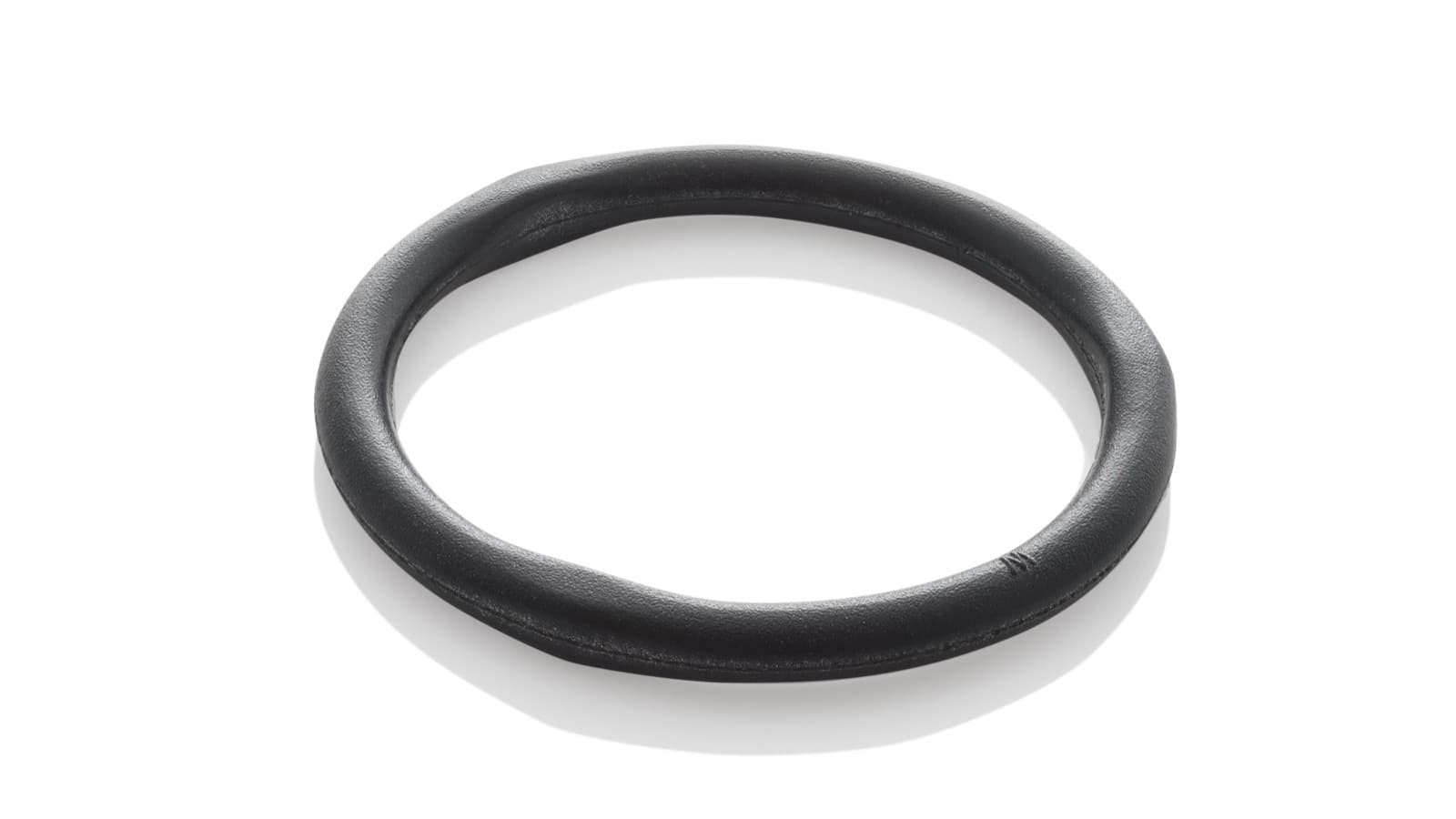

Tätningsring CIIR, svart
Geberit Mapress Therm med den svarta CIIR tätningsringen kan användas för följande vätskor i slutna system:
- Kyl- och värmevatten utan frostskyddsmedel
- Kyl- och värmevatten med frostskyddsmedel
- Fjärrvärmevatten ≤ 120 °C
- Sprinkler (vå)
- Brandvatten (våt)
Och för följande gasformiga medier:
- Tryckluft (olja säkerhetsklass 1–3)
- Negativtryck
- Inerta gaser (ex. nitrogen)

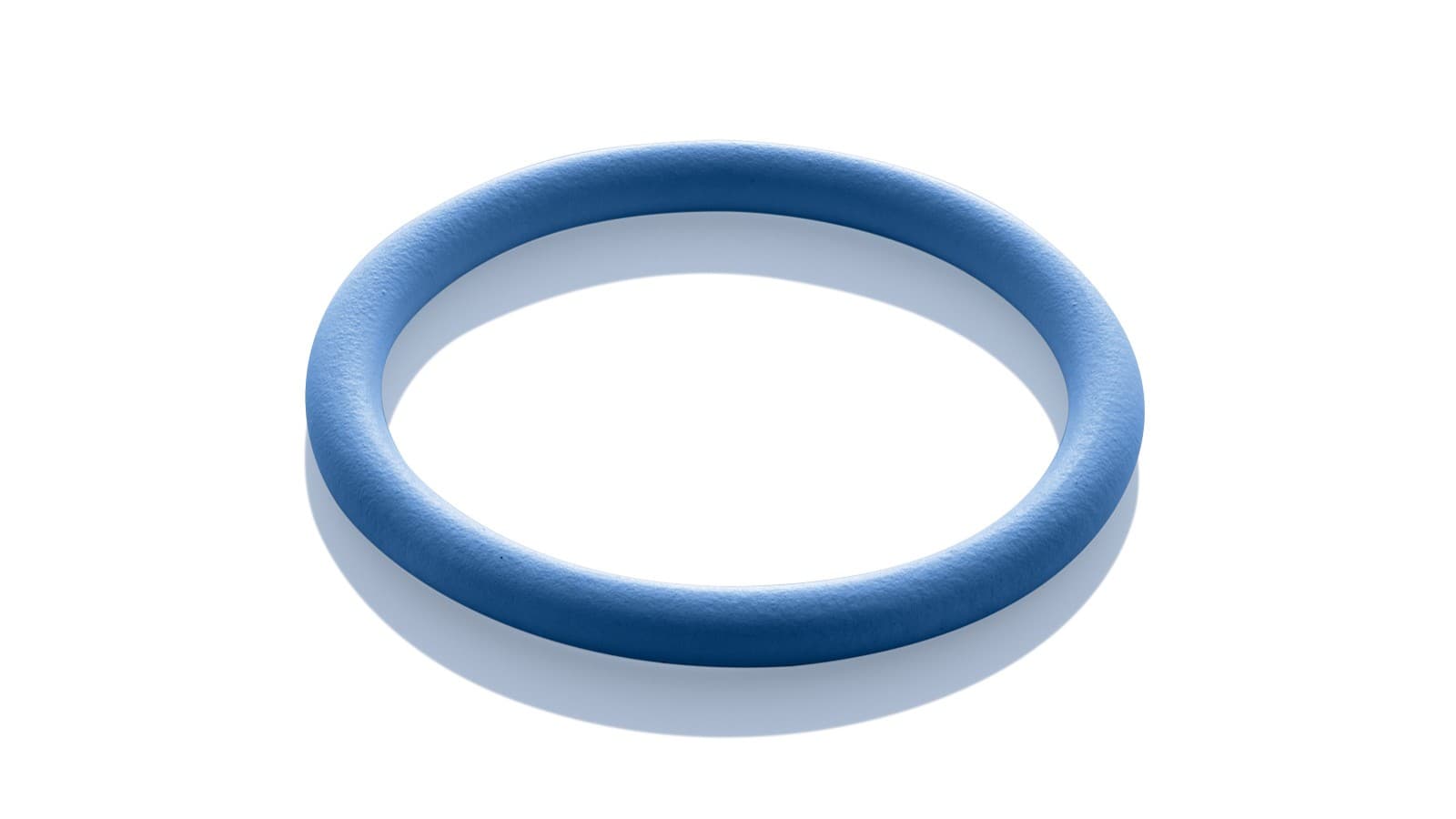

Tätningsring0 FKM, blå
Geberit Mapress Therm i kombination med den blå FKM tätningsringen ger hög temperatur- och kemikaliebeständighet.
Kan användas för följande flytande medier i slutna system:
- Fjärrvärmevatten ≤ 140 °C
- Termiska medier (sol)
Kan användas för följande gasformiga medier:
- Tryckluft (olja renhetsklass 1–X)
Systemrör
Tillgängliga systemrör

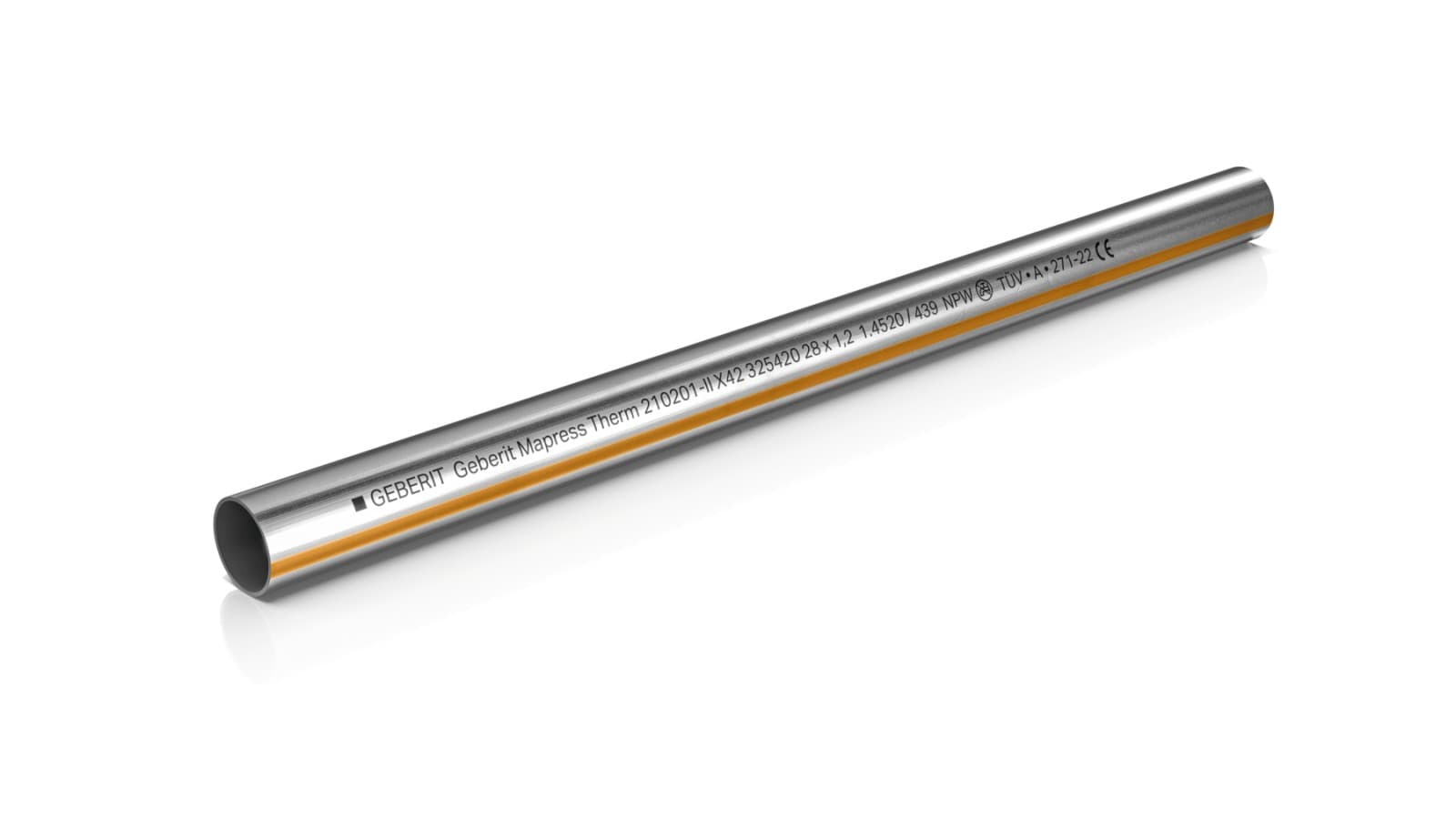

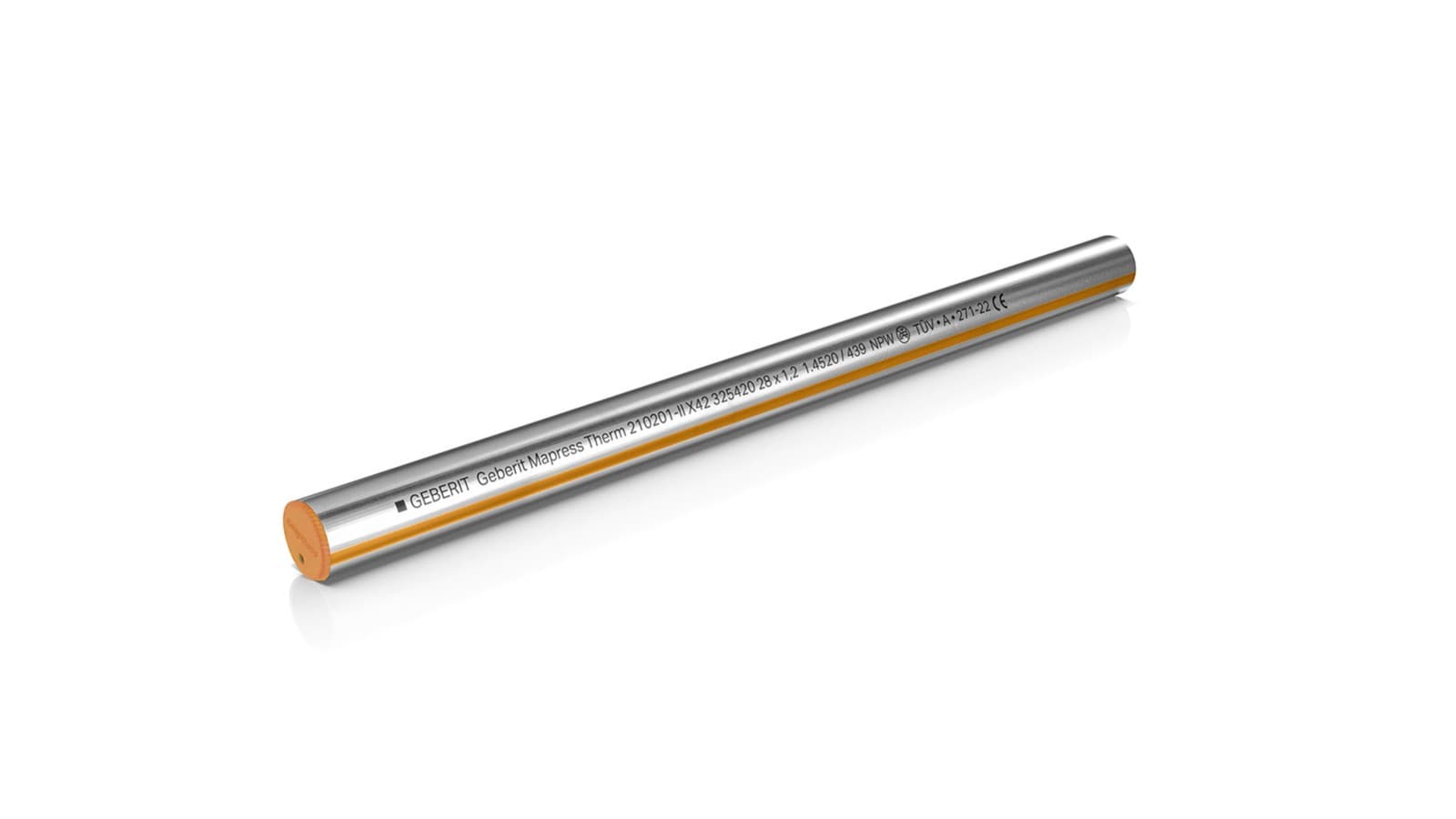

Geberit Mapress Therm systemrör CrTi (1.4520)
- Det låglegerade rostfria stålet som används är korrosionsbeständigt
- Markerat med en genomgående orange linje
- Med orange skyddsplugg
- Märkt med symbolen “ej tappvatten“
Miljövarudeklaration
Environmental product declaration (EPD)
Miljövarudeklarationer (EPD:er) skapar öppenhet och gör det möjligt att jämföra produkter utifrån deras miljöpåverkan.
Installation
En snabb guide för installation
Geberit erbjuder ett omfattande sortiment av pressverktyg, pressbackar och kragar to install Geberit Mapress pipes and fittings.
Notera: Installationsprocessen för Geberit Mapress d12 till d88.9 skiljer sig från Geberit Mapress d108.
Geberit Mapress Therm produktsortiment Artiklar teknisk information och mer
Har du några frågor? Vi hjälper gärna till.
Våra återförsäljare ger råd till installatörer, konsulter och andra yrkesgrupper i deras projekt. De ger dig gärna råd om hur du bäst hanterar dina utmaningar med våra produkter.
Vanliga frågor om Geberit Mapress Therm
Hur korrosionsbeständigt är Geberit Mapress Therm?
Geberit Mapress Therm är korrosionsbeständigt och avsett för slutna värme- och kylsystem med låg syrehalt. Tack vare användningen av rostfritt stål enligt EN 1.4521 erbjuder det pålitlig beständighet under de angivna driftsförhållandena.
Hur skiljer sig Geberit Mapress Therm från Geberit Mapress Rostfritt stål?
Geberit Mapress Therm är tillverkat av EN 1.4521 rostfritt stål för slutna kretsar medan Geberit Mapress Rostfritt stål är tillverkat av EN 1.4401 för allmänna tillämpningar.
När bör man använda Geberit Mapress Therm och när bör man använda Geberit Mapress Elförzinkat stål?
Geberit Mapress Therm används i slutna värme- och kylsystem.
Geberit Mapress Carbon Steel är lämpligt för slutna värmesystem och industriella anläggningssystem där kraven på korrosionsbeständighet är låga.
